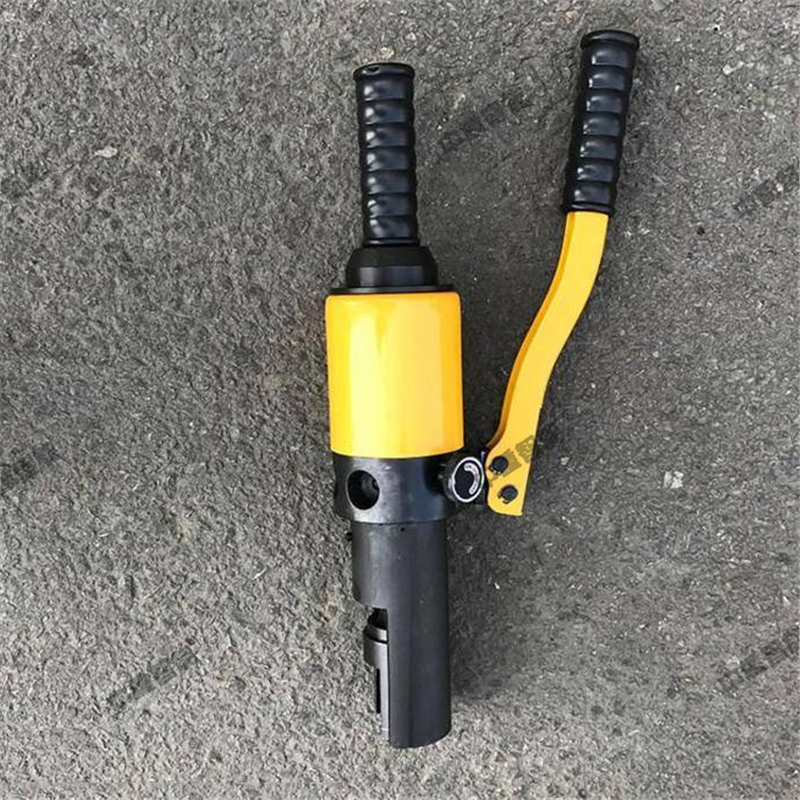

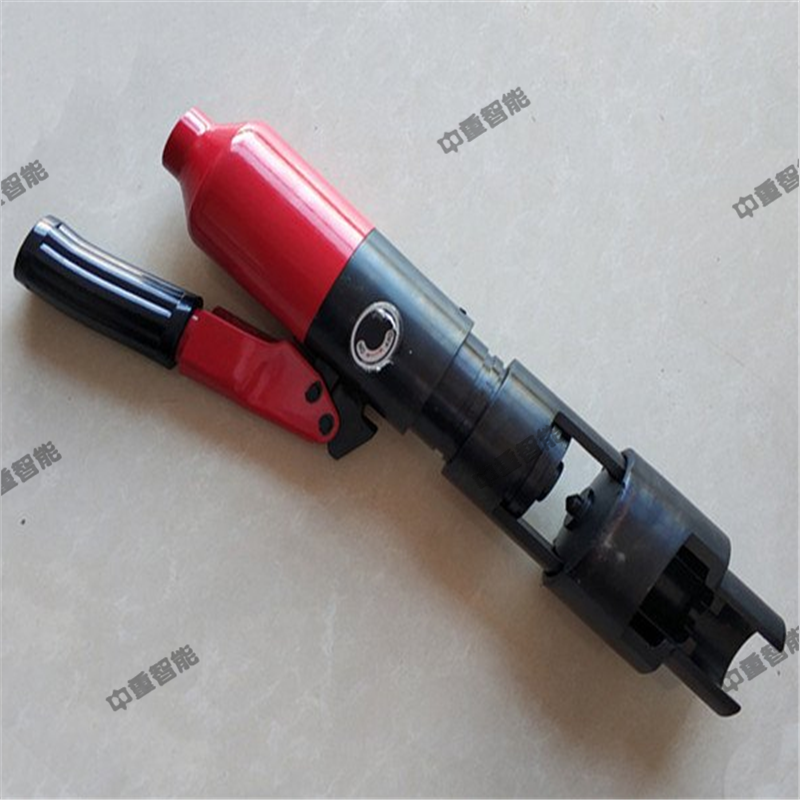

液壓取線器

液壓取線器是為鐵路信號部門開發的一種專用工具，適用于鐵路信號系統各種信號線錐銷的取出工作。

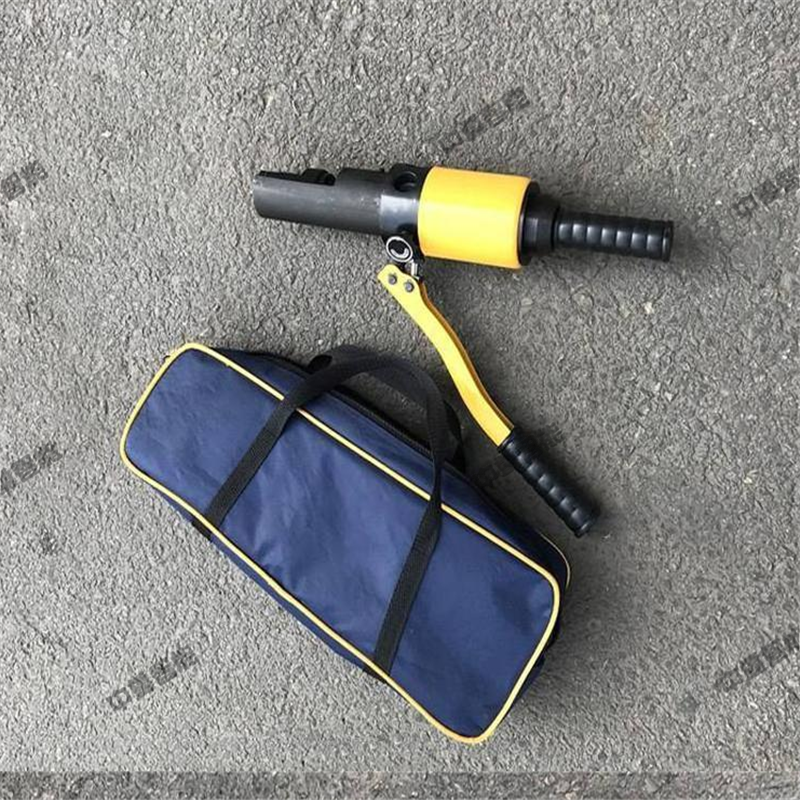

一、產品特點：該型號液壓液壓取線器結構緊湊，重量輕，便于攜帶；操作簡單，省力省時，使用方便；使用范圍寬，不損傷原有零部件，取出的信號線及錐銷，可再次重復使用。

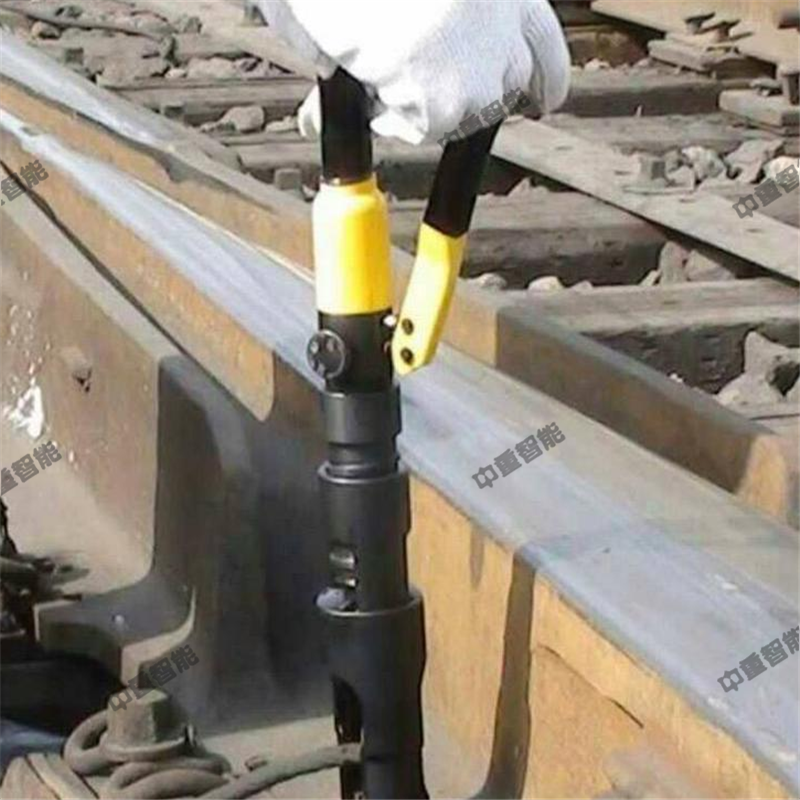

二、工作原理：液壓取線器以油泵啟動桿繞其支點作往復擺動不斷泵出液壓油，油壓油推動拉馬活塞，活塞前端通過拉器頂塊頂緊道軌，使拉馬油缸通過梯形螺紋帶動拉器向后移動，由拉器前端開口卡住信號線錐銷，將信號線錐銷從道軌孔中拉出。

三、應用范圍：本液壓取線器適用于信號線錐銷尺寸為：外徑φ30，錐銷大頭尺寸φ12，螺紋M8。

四、性能參數：安全負載為8T，拉馬活塞有效伸距40mm，拉器一次調整允許后退（拉出）距離為15mm。
